Панелі на даху тримаються на алюмінієвих профілях, а профілі — на кріпленнях, які проходять крізь покрівлю до кроков чи обрешітки або чіпляються до самого покриття. Від правильного кріплення залежить, чи витримає станція вітер і сніг і чи не з’явиться протікання через кілька років. Для кожного типу покрівлі рішення своє.
Металочерепиця
Найпоширеніший варіант для приватних будинків. Зазвичай використовують гвинти-шпильки з ущільнювальною шайбою EPDM: шпилька проходить через гребінь хвилі й закручується в дерев’яну основу, а на неї через адаптер кріпиться профіль. Важливо попадати в обрешітку або кроквяну ногу, а не в порожнечу, і свердлити саме гребінь хвилі, а не «долину», де стікає вода.
Профнастил
Для профнастилу з висотою хвилі від 20 мм часто застосовують міні-рейки — короткі профілі, які кріпляться саморізами чи заклепками безпосередньо до металу через ущільнювач. Це швидкий монтаж без проходження в кроквяну систему, але товщина листа й крок обрешітки мають бути достатніми для навантаження. На тонкому профнастилі краще кріпитися до прогонів.
Шифер
Шифер крихкий, тому по ньому не ходять без трапів, а отвори свердлять акуратно, без удару. Кріплять гвинтами-шпильками до обрешітки з герметизацією отвору. Якщо шифер старий і вже тріскається, чесніше спершу замінити покрівлю: знімати станцію заради ремонту даху потім буде дорожче.

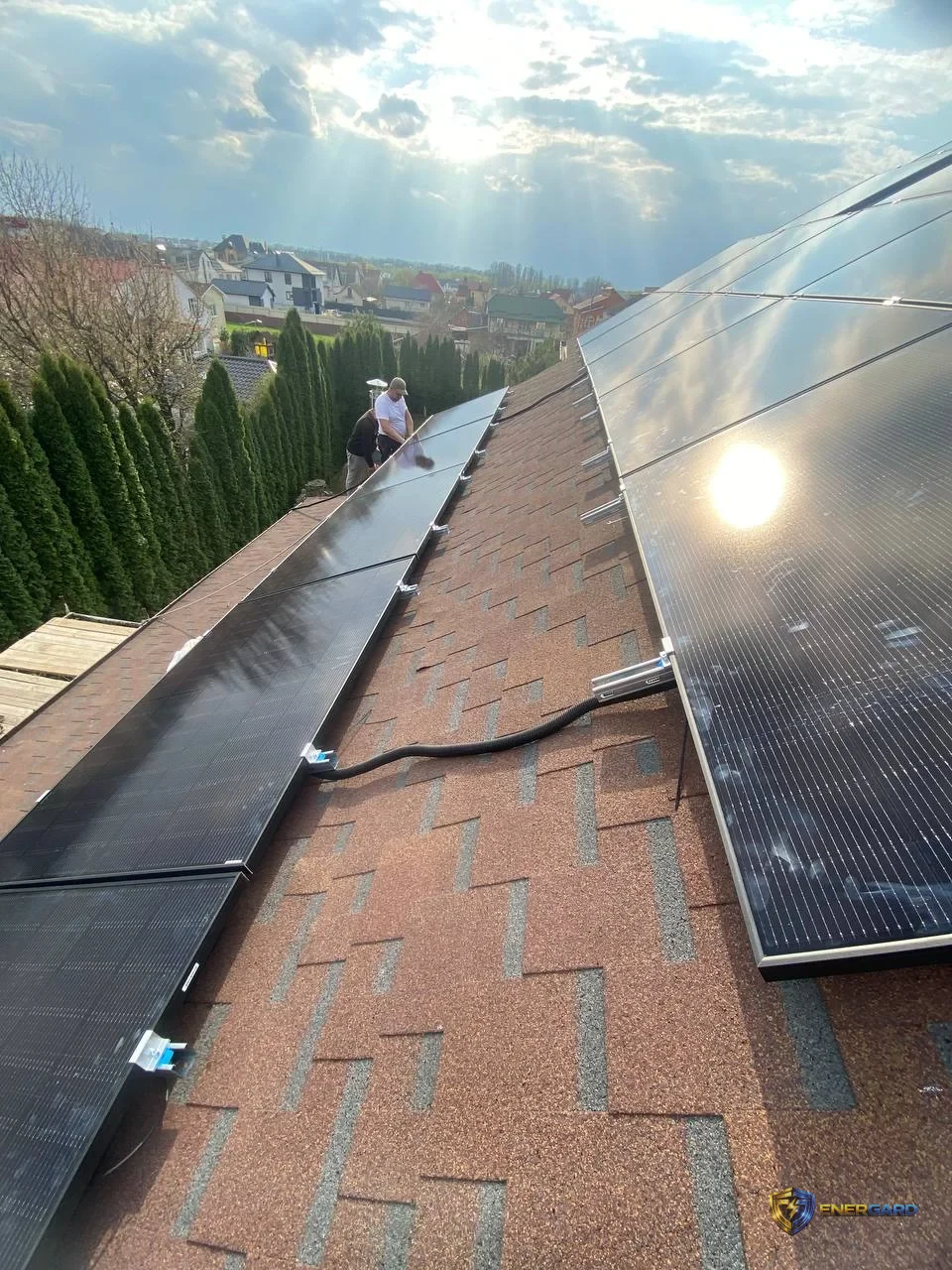

Бітумна (мʼяка) черепиця
Під мʼякою черепицею зазвичай суцільна основа з OSB або фанери. Кріплення ставлять на кронштейни з герметизацією кожного отвору спеціальним герметиком і накладками, а самі шпильки мають заходити в несучі елементи. Тут особливо важлива акуратність: бітумна покрівля «не пробачає» недбало закритих отворів.
Керамічна чи цементно-піщана черепиця
Використовують гаки, які кріпляться до крокв або обрешітки під черепицею й виходять назовні в стик між черепицями. Іноді черепицю над гаком підрізають, щоб вона лягла рівно. Свердлити саму черепицю не потрібно.
Фальцева покрівля
На фальц ставлять затискачі, які обтискають фальц без жодного отвору в покрівлі. Це один з найнадійніших і найчистіших варіантів — герметичність даху не порушується взагалі.
Плоский дах
На плоских дахах панелі ставлять на кутові конструкції з нахилом зазвичай 10–15° (рідше більше — тоді треба більше відстані між рядами через тінь). Їх або притискають баластом (бетонні блоки), не пробиваючи покрівлю, або механічно кріплять до несучої основи з подальшою гідроізоляцією вузлів. Баластна система потребує розрахунку навантаження на перекриття й вітрового зриву.
| Покрівля | Типове кріплення | Отвори в даху |
|---|---|---|
| Металочерепиця | Гвинти-шпильки в обрешітку чи крокви | Так, з ущільненням EPDM |
| Профнастил | Міні-рейки на саморізах або шпильки | Так, з ущільненням |
| Шифер | Гвинти-шпильки в обрешітку | Так, з герметизацією |
| Бітумна черепиця | Кронштейни з герметиком і накладками | Так, з герметизацією |
| Керамічна черепиця | Гаки під черепицею до крокв | Ні (черепиця не свердлиться) |
| Фальц | Затискачі на фальц | Ні |
| Плоский дах | Кутові конструкції з баластом або анкерами | Залежить від системи |
На що звернути увагу незалежно від покрівлі
- Кріплення з нержавіючої сталі й алюмінію — оцинковані дрібниці на даху з часом іржавіють.
- Крок кріплень рахують під сніговий і вітровий район, а біля країв і гребеня даху навантаження вищі.
- Відступ від країв даху — зони біля карниза й коника найбільше страждають від вітру.
- Стан кроквяної системи — станція додає приблизно 12–15 кг на квадратний метр разом із кріпленням.
Що ще перевірити до початку робіт, ми зібрали в статті «Монтаж сонячних панелей на дах». Якщо не впевнені, яке кріплення підійде вашому даху, — напишіть нам, інженер підбере систему під вашу покрівлю.
