Гібридна станція — це сонячні панелі, гібридний інвертор і акумулятор, які працюють як одна система. Вдень сонце живить будинок і заряджає батарею, ввечері батарея віддає енергію, а при відключенні світла будинок автоматично переходить на резерв. Розбираємо, як усе це зʼєднується і на що зважати.

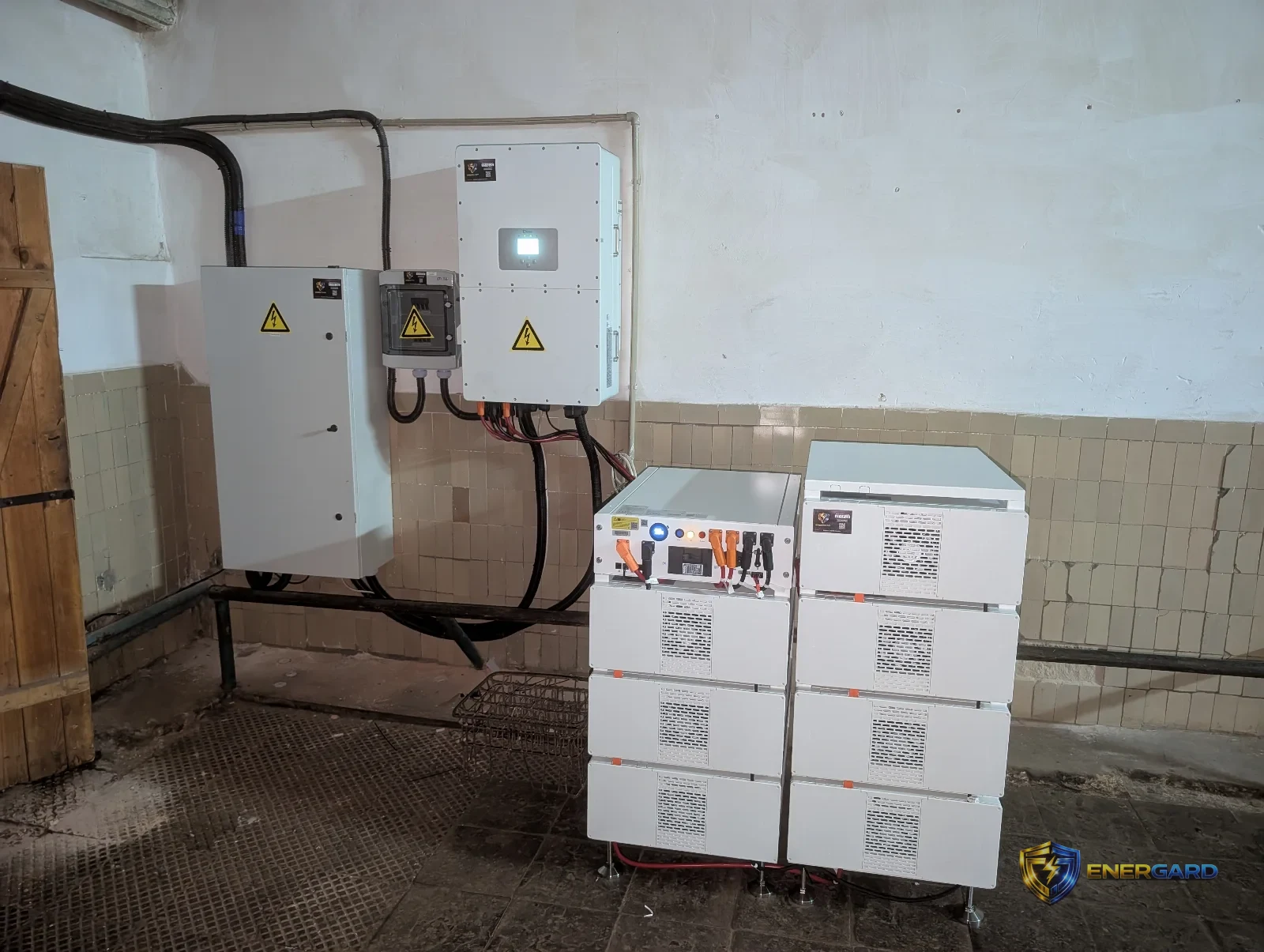

Схема гібридної станції
- Панелі → входи PV інвертора. Стрінги панелей через DC-захист підключаються до MPPT-входів.
- Акумулятор → вхід BAT. Силові кабелі великого перерізу через запобіжник або автомат постійного струму, плюс кабель звʼязку BMS.
- Мережа → вхід GRID. Від вводу будинку через автомат.
- Вихід LOAD (резерв) → резервний щит. Сюди виводять лінії, які мають працювати під час відключення.
- Решта навантажень лишаються на основному щиті й живляться від мережі та станції, коли мережа є.
Низьковольтна (LV) чи високовольтна (HV) батарея
| LV, 48–51,2 В | HV, 150–800 В | |
|---|---|---|
| Інвертори | Під LV-батареї (наприклад, Deye SG05LP, SG02LP1) | Під HV-батареї (наприклад, Deye SG01HP3, FoxESS) |
| Струм | Великий — товсті кабелі, короткі траси | Невеликий — тонші кабелі |
| Розширення | Паралельне додавання модулів | Послідовне додавання модулів у стійку |
| Де частіше | Приватні будинки до 20 кВт | Потужніші будинки, бізнес |
Головне правило: тип батареї має відповідати інвертору. LV-батарея не підключиться до HV-інвертора і навпаки.
Звʼязок BMS — обовʼязковий
Сучасна літієва батарея має власну систему керування (BMS), яка знає стан кожної комірки. Через кабель CAN або RS485 вона передає інвертору, яким струмом можна заряджати й розряджати батарею, і інвертор підлаштовується. Без звʼязку інвертор працює «наосліп» за напругою — батарея гірше використовується, швидше старіє, а виробник може відмовити в гарантії. Перед покупкою перевірте, що батарея є в списку сумісності інвертора.
Що вивести на резерв
Резервний вихід інвертора має обмеження потужності, а батарея — ємності. Тому на резерв зазвичай виводять:
- холодильник і морозильник;
- котел опалення і циркуляційний насос;
- освітлення;
- роутер, зарядки, телевізор;
- насос свердловини (з урахуванням пускового струму).
Бойлер, електроплиту, кондиціонери на повну потужність чи зварювання на резерв зазвичай не ставлять — вони швидко розрядять батарею.
Налаштування інвертора
- Пріоритет джерел: спершу сонце, потім батарея, потім мережа — або інакше, залежно від тарифу.
- Глибина розряду: скільки відсотків заряду лишати в резерві на випадок відключення.
- Заряд від мережі: дозволений чи ні, і в які години (наприклад, вночі за нічним тарифом).
- Віддача в мережу: нульова або дозволена, якщо оформлено продаж.
Безпека
Струми акумулятора 48 В сягають сотень ампер — неправильно обтиснутий наконечник чи невідповідний автомат може нагрітися до загоряння. Підключення батареї й інвертора має виконувати електрик з досвідом таких систем.
Як вибрати ємність, читайте в статті про LiFePO4-акумулятори. Сумісні інвертори й батареї з повними характеристиками — у каталозі гібридних інверторів і акумуляторів.
